Utilisation écrans intéractifs Speechi

Author

Affiliation

Nicolas Barrier

IRD

Precautions d’usage et bonnes pratiques

Avant de commencer, voici quelques précautions d’usage et bonnes pratiques avant l’utilisation des écrans.

• Manipuler avec précaution les pieds lors des déplacements des écrans.
• Procéder avec précaution lors de l’ajustement en hauteur (via les poignées).
• Eteindre complètement les écrans après utilisation (bouton situé sous l’écran au niveau de l’alimentation)
• Replier les antennes du PC (côté de l’écran)

Matériel

Chaque écran est livré avec:

• 1 cable HDMI
• 1 cable USB
• 1 cordon d’alimentation
• 1 télécommande
• 2 stylets
• 1 clavier sans fil

Merci de ne pas emporter ce matériel avec vous!

Note: en salle ScenarioLab, utiliser le clavier qui correspond à l’écran utilisé (cf. étiquettes).

Allumage

Pour allumer les ecrans il faut:

• Allumer l’interrupteur situe en dessous, a cote de l’entree du cable d’alimentation (Figure 1 (a)). Le bouton situe sur le devant de l’ecran devient rouge
• Allumer le bouton situe sur le devant de l’ecran (Figure 1 (a))

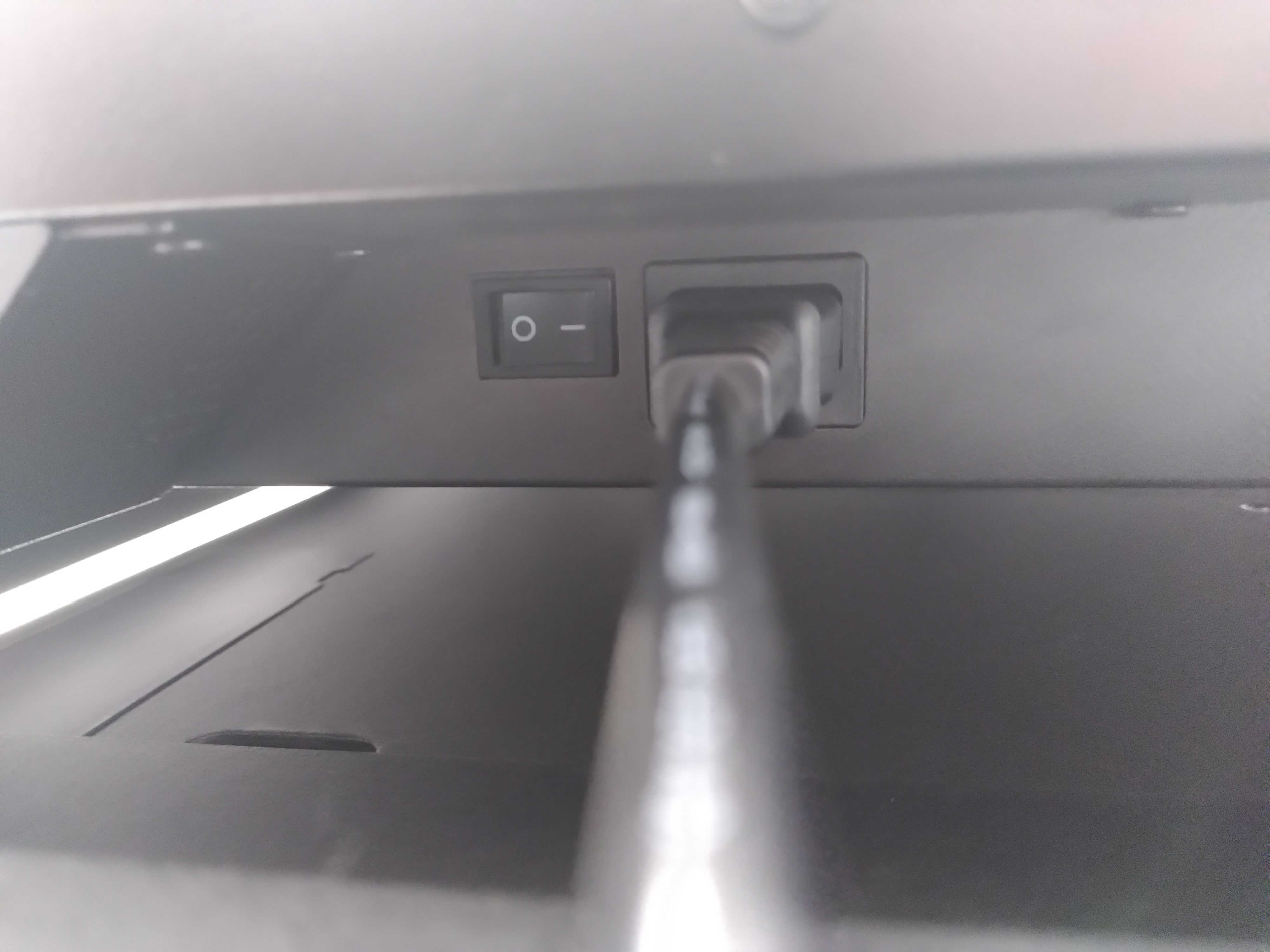

(a) Interrupteur du dessous

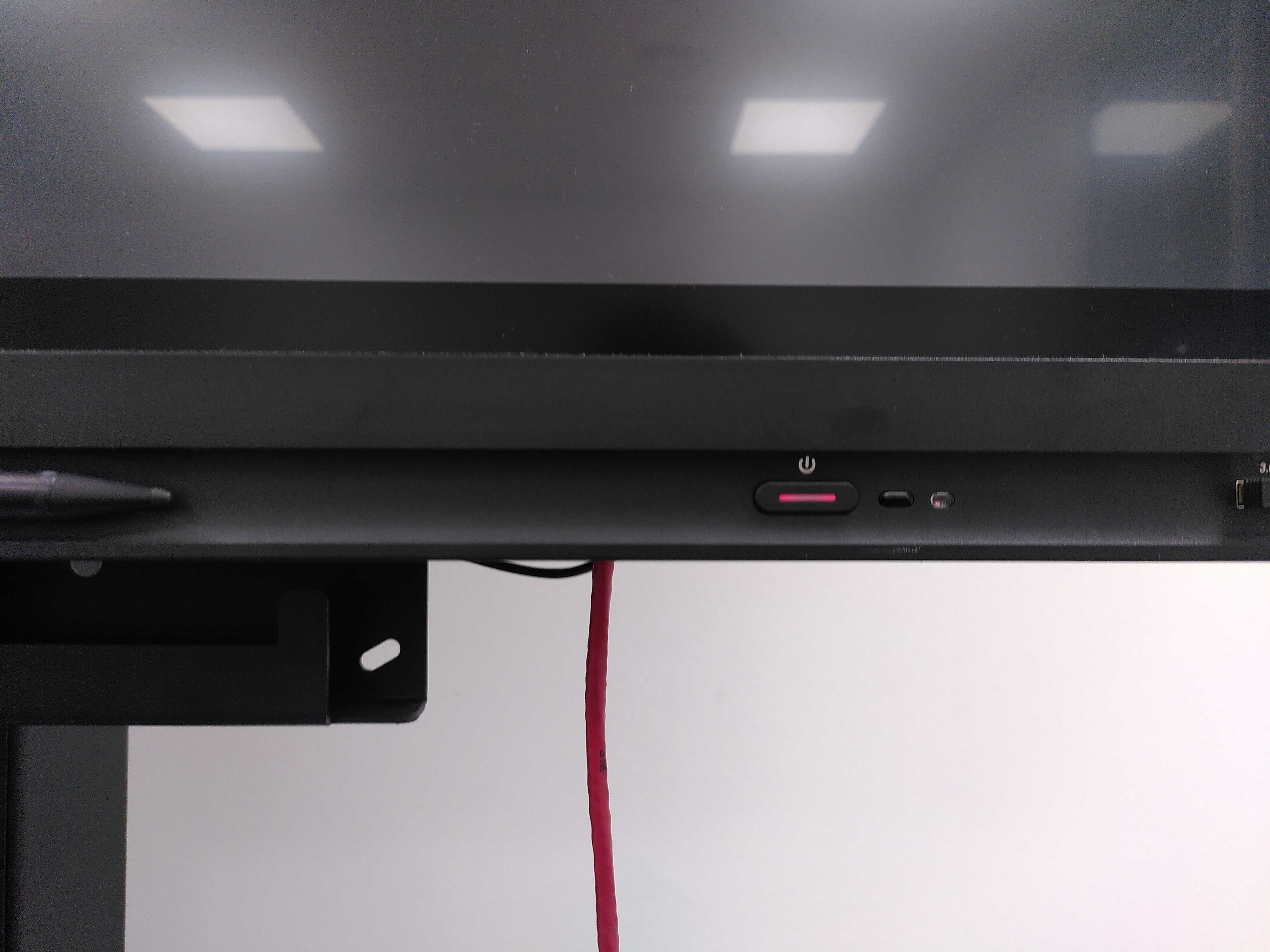

(b) Interrupteur du devant

Figure 1: Les deux interrupteurs de l’ecran

Double système

Les écrans sont équipés de deux systèmes indépendants:

• 1 système Android (Figure Figure 2 (a))
• 1 système Windows (Figure Figure 2 (b))

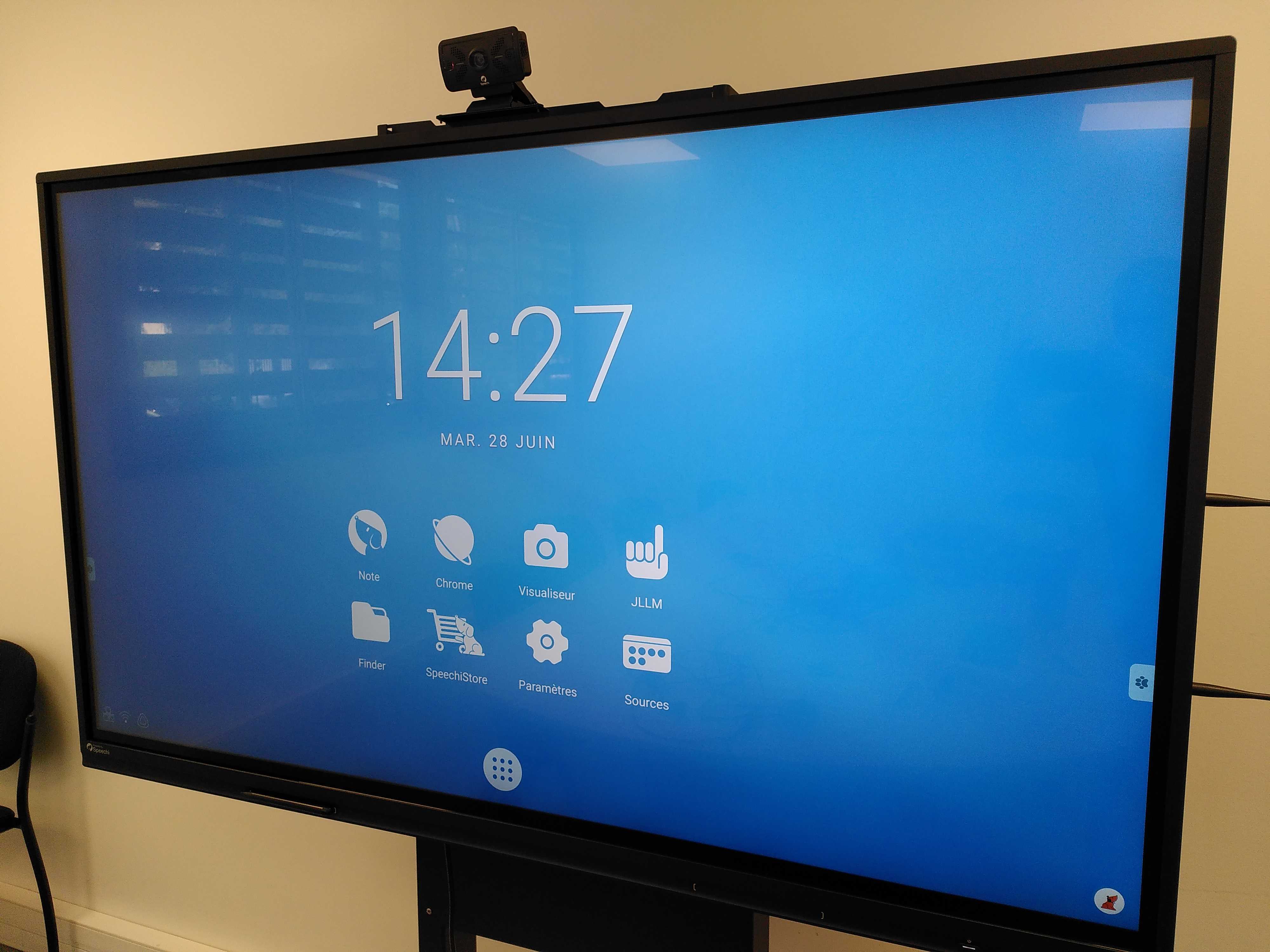

(a) Systeme Android

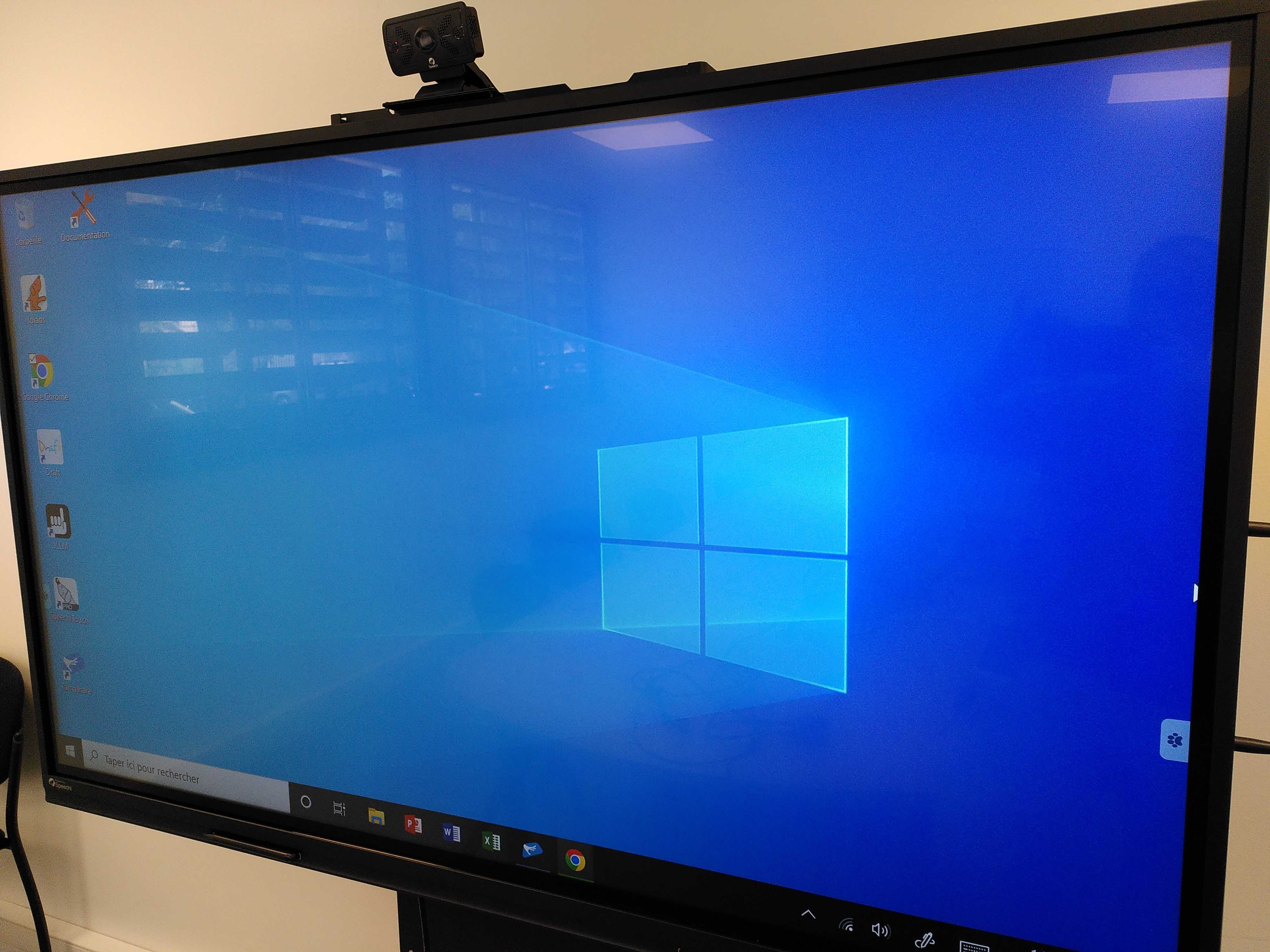

(b) Systeme Windows

Figure 2: Double systeme

Pour changer de systeme, cliquer sur le symbole “Patte” sur un des côtés de l’écran (Figure Figure 3 (a)), puis sur le symbole “Source” (carré contenant 6 cercles, cf. Figure Figure 3 (b)).

Pour utiliser le système Windows, choisir “PC”, pour choisir le système Android, cliquer sur “Android” (Figure Figure 4).

Note: cette manipulation permet aussi de changer la source, par exemple si on branche un PC sur port HDMI ou autre.

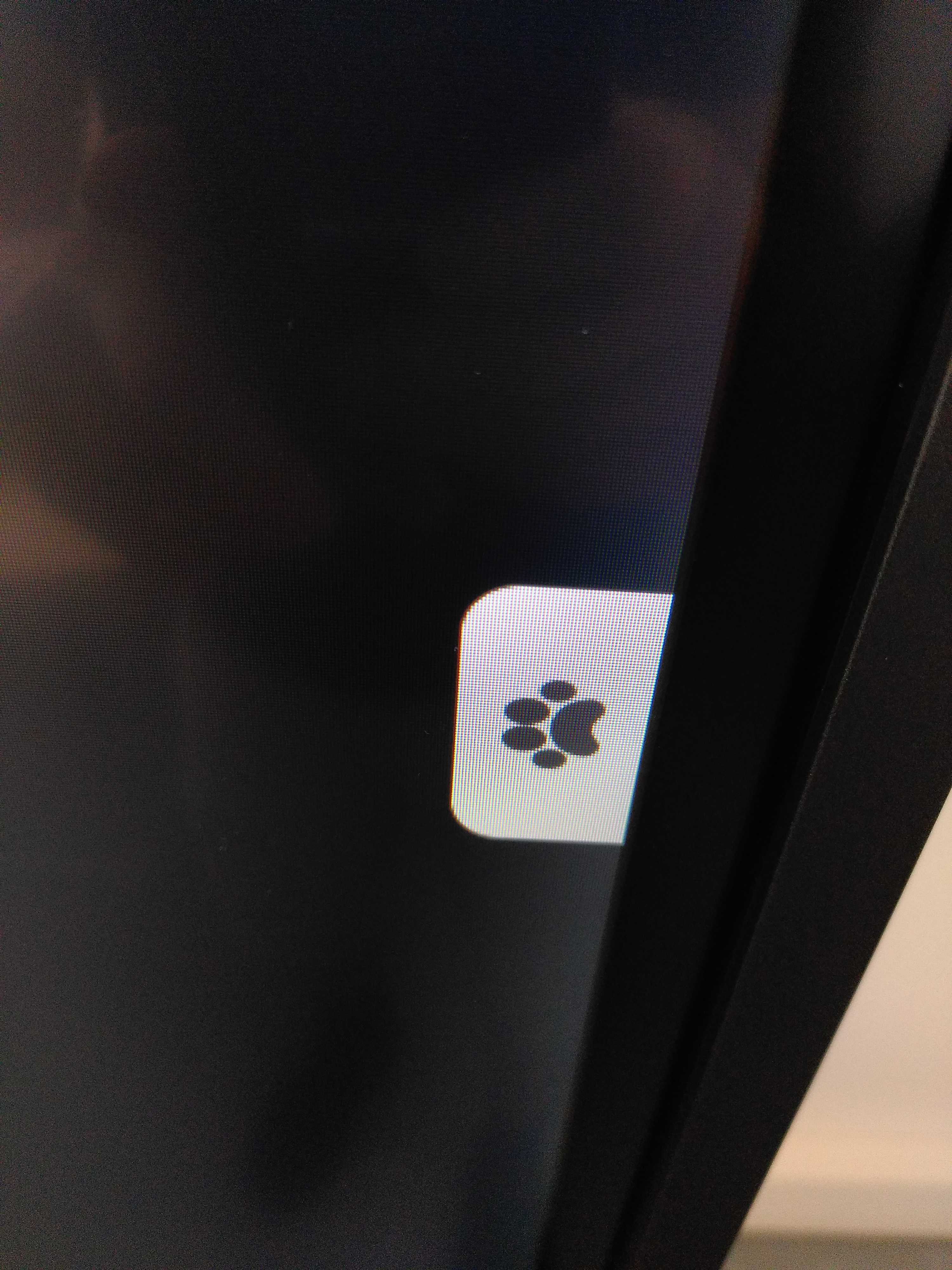

(a) Symbole “Patte”

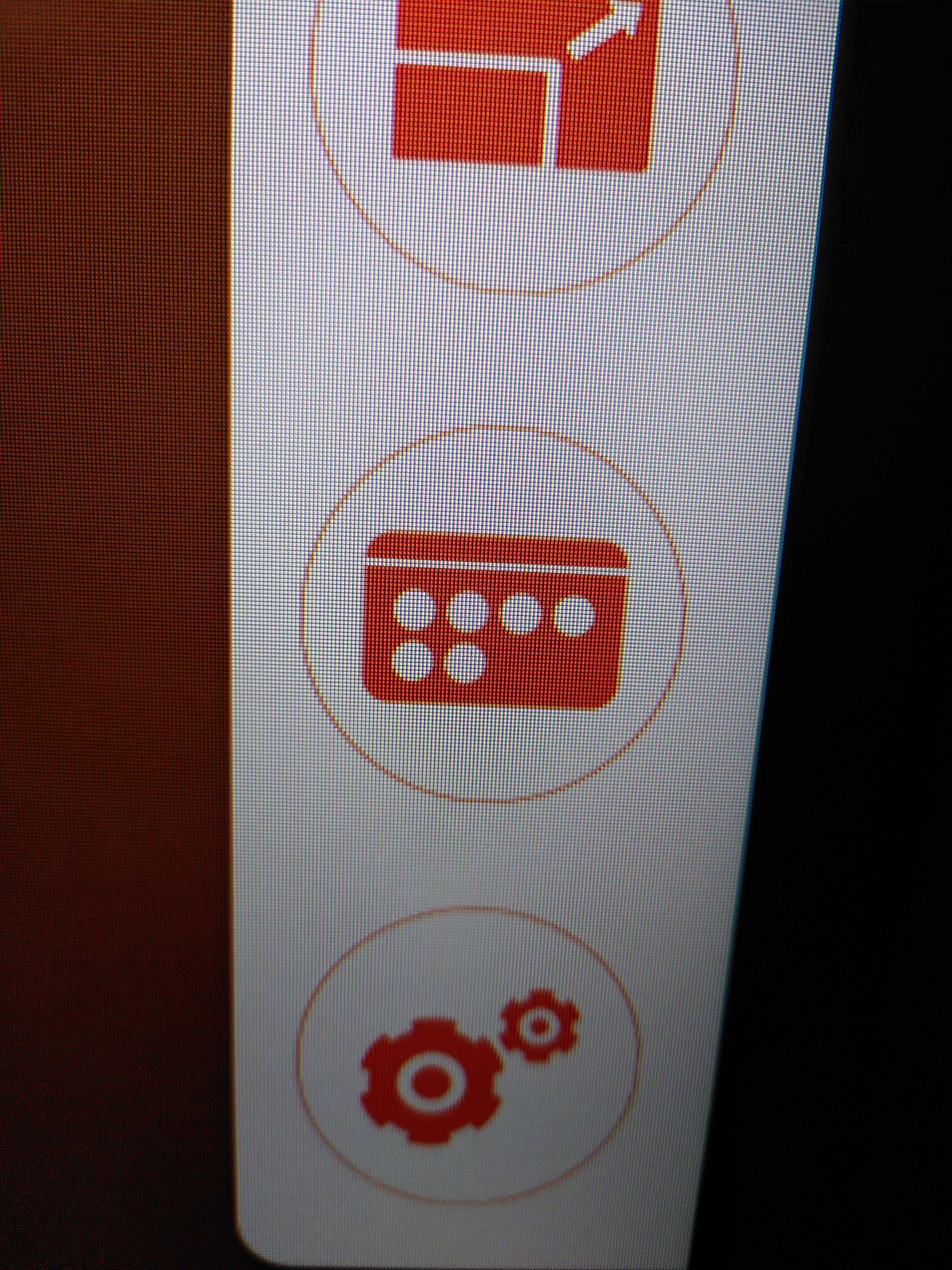

(b) Symbole “Source”

Figure 3: Changement d’interfaces

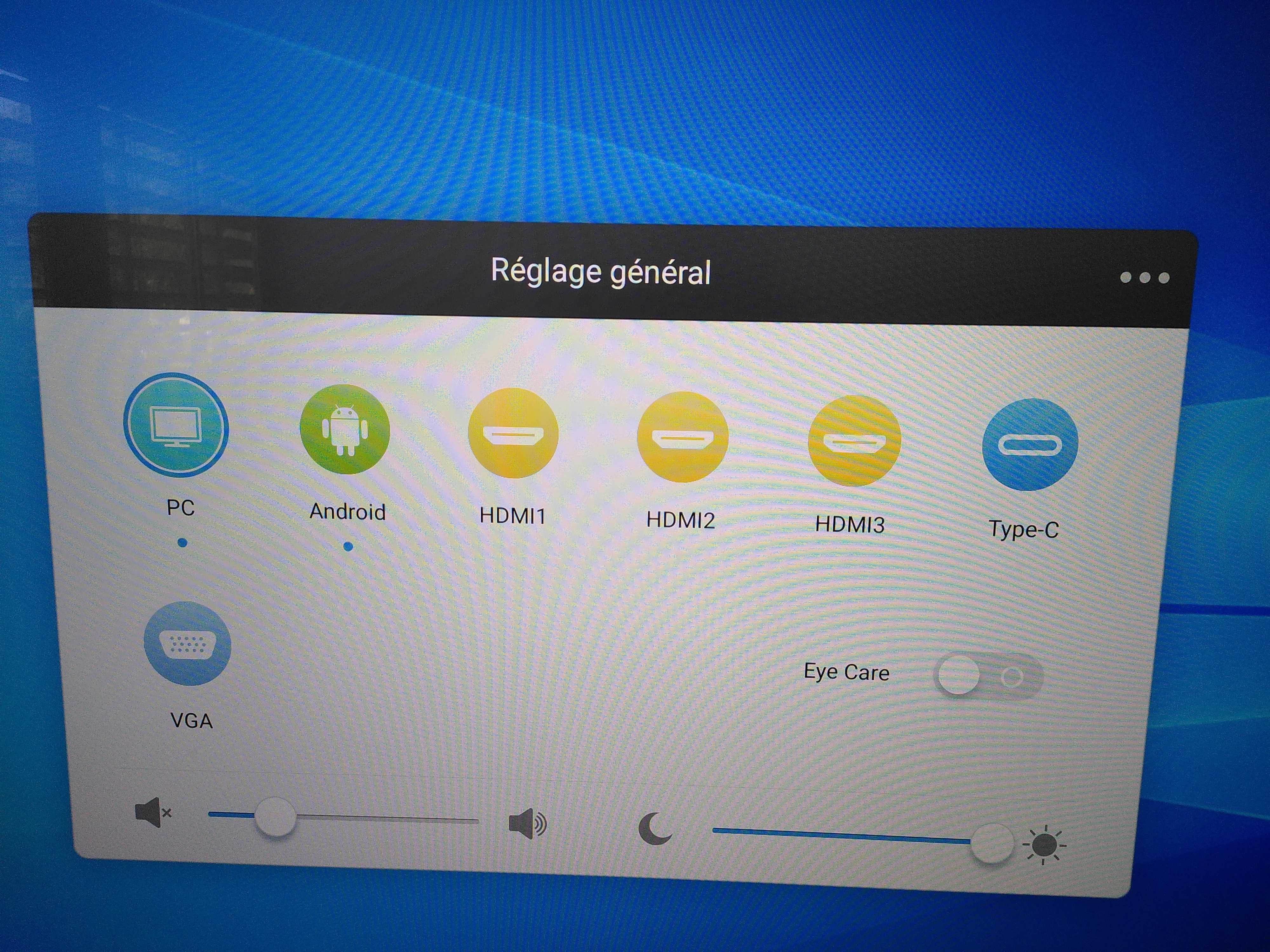

Figure 4: Sources

Connection

Depuis le systeme Windows, il y a deux possibilites de connection.

L’utilisateur peut choisir de se connecter via son adresse Ifremer en specifiant son adresse mail (par exemple nbarrier@ifremer.fr, en remplacant nbarrier par le login Intranet). Il faudra ensuite renseigner son mot de passe Ifremer.

Ou alors l’utilisateur peut choisir de se connecter sur une session anonyme. Pour cela, il faut se connecter en tant que SpeechiTouch (pas de mot de passe).

Si vous rencontrez des difficultes pour vous connecter en anonyme, specifier le nom de la machine comme indique Table 1.

Table 1: Login complet pour une connection anonyme

Ecran	Login
Salle Mediterannee	SPEECHI-MED\SpeechiTouch
Scenario Lab (ecran 1)	SPEECHI-SCEN1\SpeechiTouch
Scenario Lab (ecran 2)	SPEECHI-SCEN1\SpeechiTouch

Zoom et Teams

Les écrans sont associés à une caméra, permettant des visioconférences “petite échelle”.

Pour lancer Zoom depuis l’interface Windows, cliquer sur le bouton “Démarrer” et rechercher l’application Zoom. Sur le systeme Windows, Microsoft Teams est aussi installe.

Pour lancer Zoom depuis l’interface Android, cliquer sur le symbole Applications (en bas au centre de l’ecran, Figure Figure 2 (a)). Puis choisir Zoom parmi les applications.

Licences

Pour utiliser certains logiciels, certains numeros de licences pourraient vous etre demandes.

Draft:

• FD59-4954-32E0-3253
• C300-77FD-5F76-1675
• 5653-EAF6-0414-F77C

IOLAOS:

• 21506-01450-00077-89518
• 21506-01450-00034-83053
• 21506-01450-00070-01069

SOFA:

• 7XDZTNE20JWJ
• QENIY8SIW060
• E1D7A8Y80QBS
